VARIO

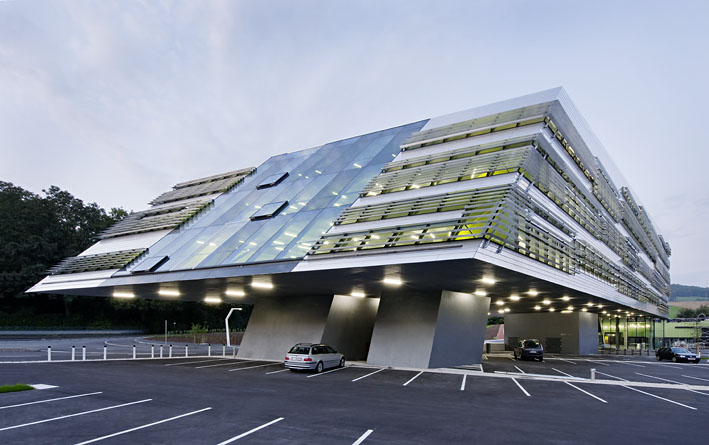

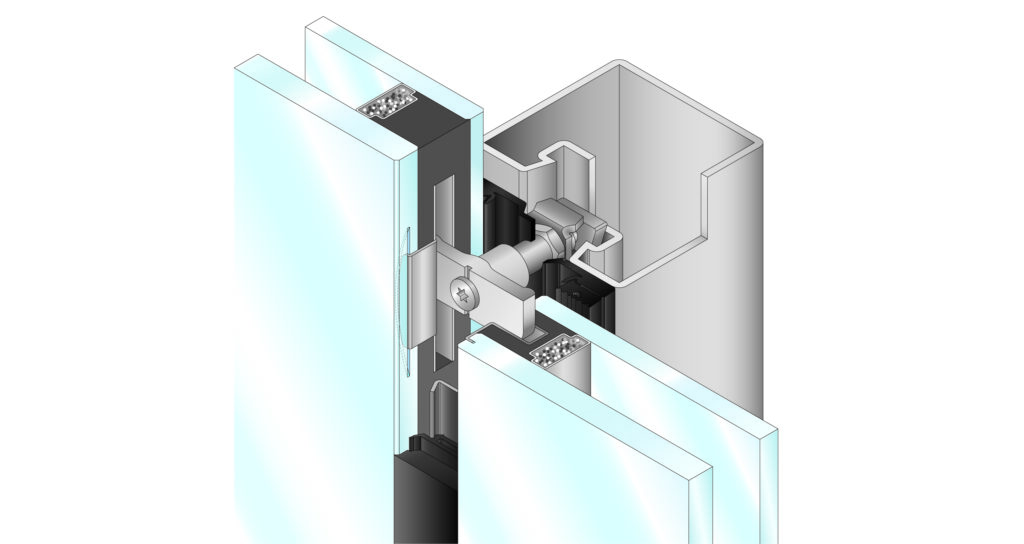

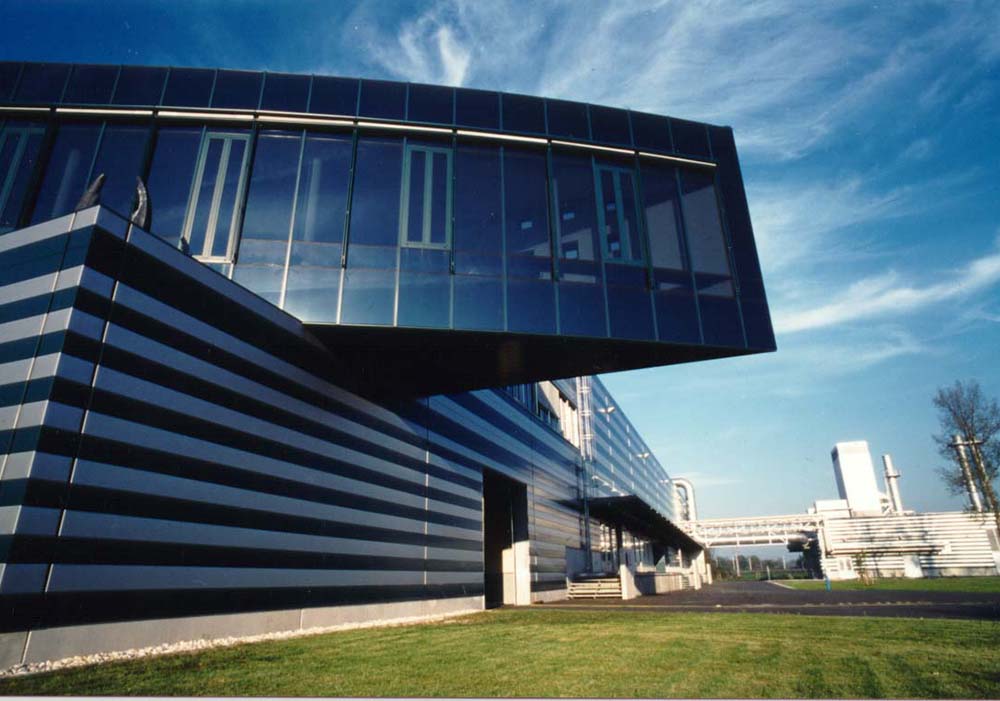

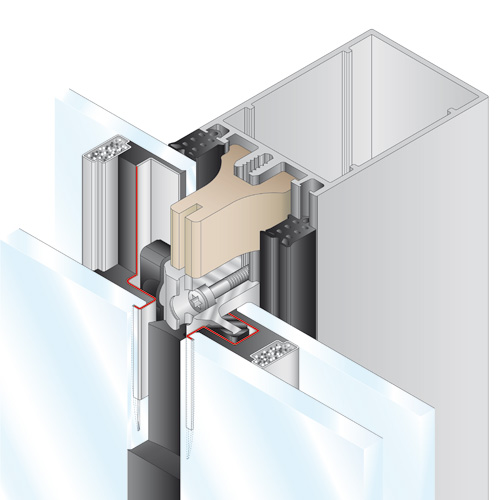

Die VARIO-Elemente werden über glasintegrierte Verankerungen mittels Eindrehhalter mechanisch an der Fassadenkonstruktion befestigt. Das Glas wird somit an die innere Dichtebene angepresst. Die äußere Dichtung wird – wie bei SSG Verglasungen auch – durch eine Wetterfuge dauerhaft und flächenbündig versiegelt. Sichtbare Glashalter oder Deckschalen können ersatzlos entfallen.

VARIO S-FOR und VARIO DZ erfüllen die Anforderungen der ETAG 002 an eine Sicherung der Außenscheibe durch integrierte Nothalter in der Glaskante. Die perfekte Ganzglasoptik bleibt gewahrt.

Das VARIO Isolierglassystem ist grundsätzlich für jede Pfosten-Riegel-Tragkonstruktion mit CE Kennzeichnung geeignet, und stellt damit eine wirtschaftliche Lösung für

• Fassaden,
• Portale oder Foyers,
• Aufzugumwehrungen und
• Glasdächer dar.

Die konsequent flächenbündige Ausführung verhindert die Entstehung störender Schmutzrückstände durch abtropfendes Regenwasser und vereinfacht die Reinigung der Fassade erheblich.

Das elegante Erscheinungsbild wird durch die standardmäßige Verwendung von schwarzen Edelstahl-Abstandhaltern unterstrichen. Diese Abstandhalter sind gleichzeitig warm-edge Ausführungen und reduzieren die Wärmebrücken im Randbereich. Höchste Ansprüche moderner Klimaarchitektur wie Wärmedämmung und Sonnenschutz sind durch unterschiedliche Glaskombinationen zu erfüllen. Auch 3-fach Isoliergläser sind in VARIO ausführbar.

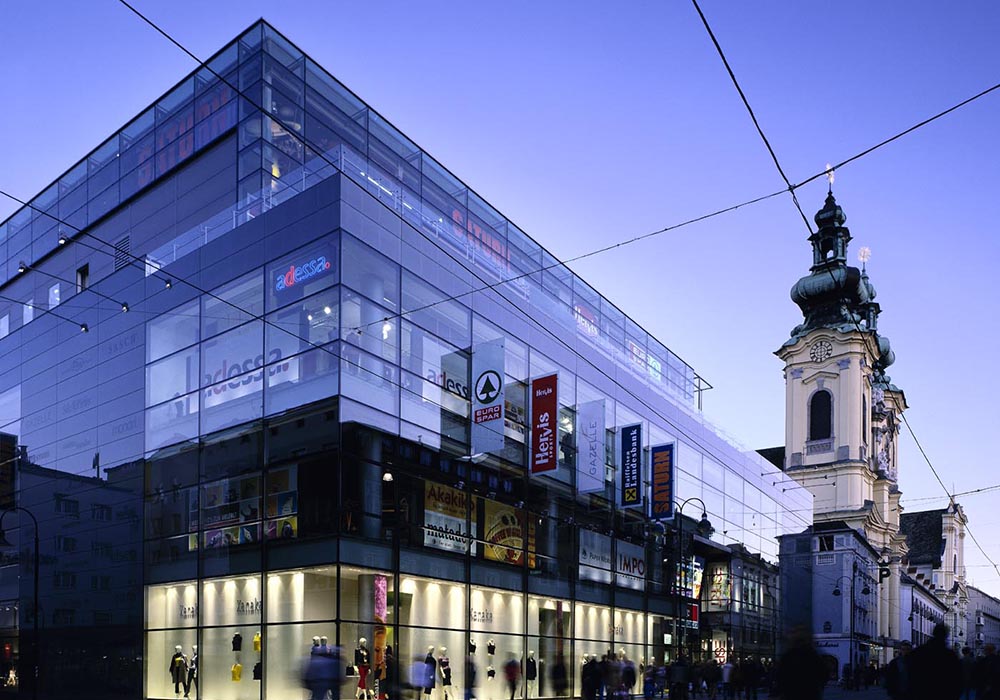

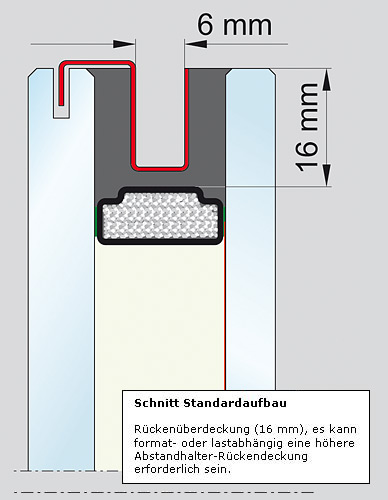

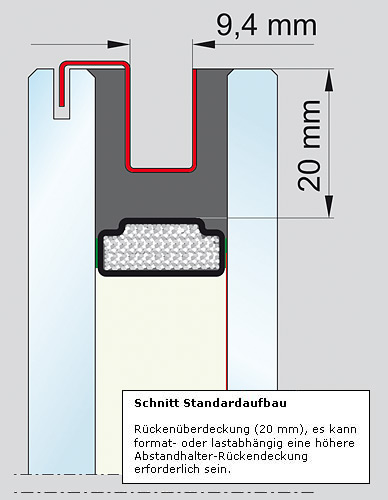

Zusätzlicher Vorteil ist die kostenlose Verbesserung der Schalldämmung durch die konstruktive Entkoppelung der Einzelscheiben bei vergleichbaren Scheibenaufbauten. Z.B. ist der VARIO Standardaufbau 8 | 16 | 6 mm mit R_W 39 dB nachgewiesen. Normales Isolierglas mit 8 | 16 | 6 mm erreicht nur 37 dB, also um 2 dB weniger.

Produkte, die in keiner Europäischen Norm verankert sind, können keine CE Kennzeichnung bekommen. Für VARIO wurde deshalb auf Grundlage der Richtlinie ETAG 002, (Leitlinie für die Europäische technische Zulassung für geklebte Glaskonstruktionen), eine ETA beantragt. Die vorliegende Zulassung für VARIO ETA-10/0362 regelt für dieses Produkt die Anwendungsbereiche, legt spezifische Bemessungsdetails fest und schreibt die notwendigen Eigen- und Fremdüberwachungsprozedere zur Sicherstellung der Qualitätsanforderungen vor. Damit ist das Produkt VARIO in allen EU-Ländern zur Verwendung freigegeben. Die nationalen Behörden legen jedoch autonom deren Sicherheitsstandards fest. Um den bekannten Sicherheitsstandards zu genügen, bietet vandaglas Eckelt 3 zugelassene Ausführungsvarianten an.

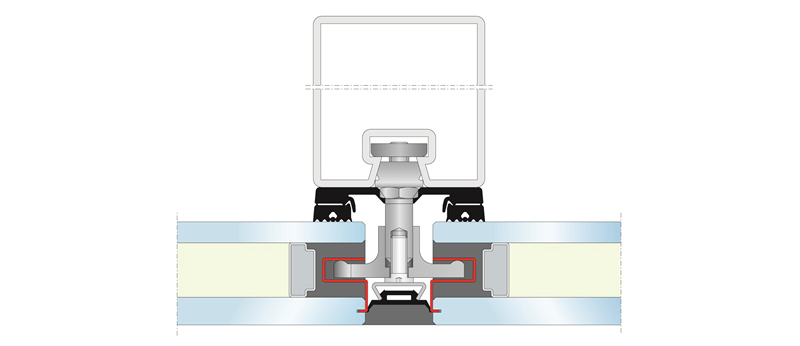

VARIO S-FOR entspricht Typ I der ETAG 002, charakteristisch sind 4 glasintegrierte Nothalter sowie Verankerungen zur Aufnahme der Eindrehhalter. Glasauflager für die Gewichtsabtragung sind systemmäßig an der Tragkonstruktion vorzusehen.

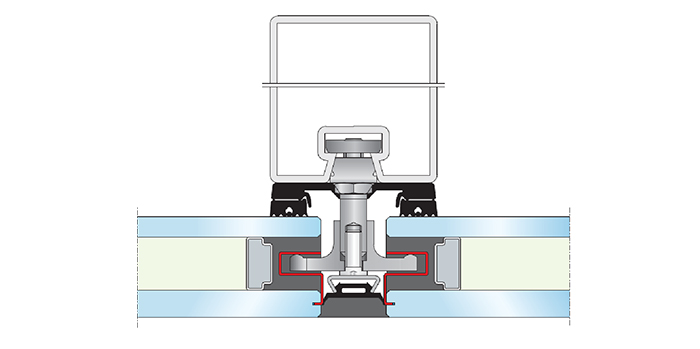

VARIO DZ entspricht Typ I der ETAG 002, charakteristisch sind glasintegrierte Nothalter entsprechend den statischen Anforderungen. Verankerungen ohne Nothalter sind in der Regel nicht vorgesehen. Glasauflager für die Gewichtsabtragung sind systemmäßig an der Tragkonstruktion vorzusehen. Für Einbauhöhen unter 8 m sind keine Nothalter gefordert und können demnach mit VARIO II ausgeführt werden.

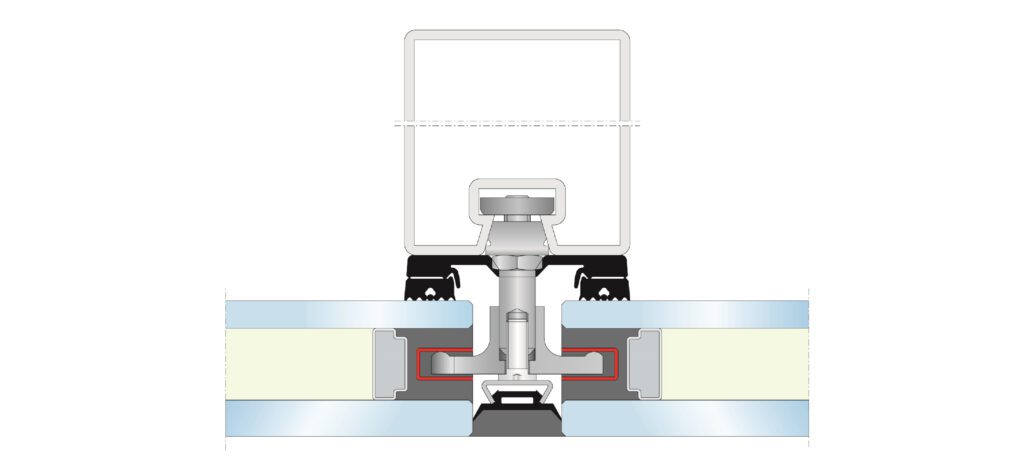

VARIO II entspricht Typ II der ETAG 002, charakteristisch sind glasintegrierte Verankerungen für die Aufnahme von Eindrehhaltern. Glasauflager für die Gewichtsabtragung sind systemmäßig an der Tragkonstruktion vorzusehen.

In der Baustoffliste ÖE herausgegeben vom Österreichischen Institut für Bautechnik (OIB) ist die Verwendbarkeit von Bauprodukten festgelegt. Nur Bauprodukte, für die Europäisch Technische Bewertung (ETA) vorliegen, dürfen verwendet werden. Darüber hinaus müssen sie den, in der Baustoffliste ÖE kundgemachten Ausführungen entsprechen. Für das Bauprodukt Glas sind im Kapitel 9, 9.2 geklebte Glasfassaden geregelt.

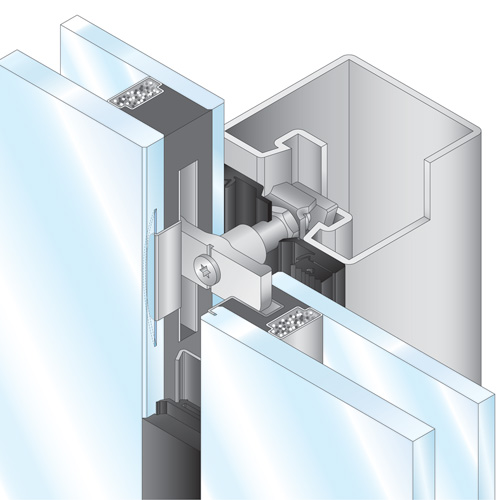

Die VARIO Bauelemente können sowohl als Typ I oder Typ II der ETAG 002, entsprechend den jeweiligen Landesbestimmungen, mit den Fassadensystemen VISS SG und VF 50 RR SG uneingeschränkt verwendet werden. Die EG Konformitätserklärung ETAG 002 – Fremdüberwachung durch ift Rosenheim liegt vor.

VARIO S-FOR erfüllt mit der ETA-10/0362 alle Anforderungen der OE Baurregelliste:

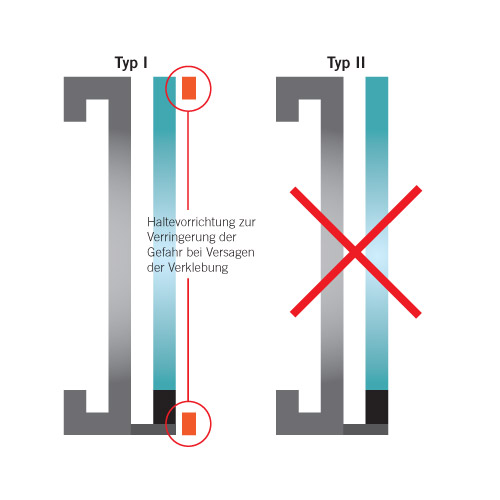

• Type I – mit Abtragung des Eigengewichts und
• Haltevorrichtungen (Nothalter) zur Verringerung der Gefahr bei Versagen der Verklebung sind in jedem Fall vorzusehen – ungeachtet der Einbauhöhe. Der Typ II ist in Österreich nicht zugelassen
• Alle Einzelscheiben bestehend aus ESG-HST oder VSG

Die Tragekonstruktion (Pfosten-Riegel-Systeme) hat generell das Eigengewicht der Verglasung mit geeigneten Glasträgern entsprechend Anlage B der ETA-10/0362 aufzunehmen. Sind keine geprüften Eindrehhalter aus dem verwendeten Pfosten-Riegel-System vorhanden, sind diese entsprechend Anlage B der ETA-10/0362 vom Fassadenhersteller zu bemessen.

Zusätzlicher Vorteil ist die kostenlose Verbesserung der Schalldämmung durch die konstruktive Entkoppelung der Einzelscheiben bei vergleichbaren Scheibenaufbauten. Z.B. ist der VARIO Standardaufbau 8 | 16 | 6 mm mit RW 39 dB nachgewiesen. Normales Isolierglas mit 8 | 16 | 6 mm erreicht nur 37 dB, also um 2 dB weniger Schalldämmung.

Für Planung, Handling und Montage sind die in unseren VARIO Verglasungsrichtlinien beschriebenen Hinweise sowie die ETA-10/0362 einzuhalten.

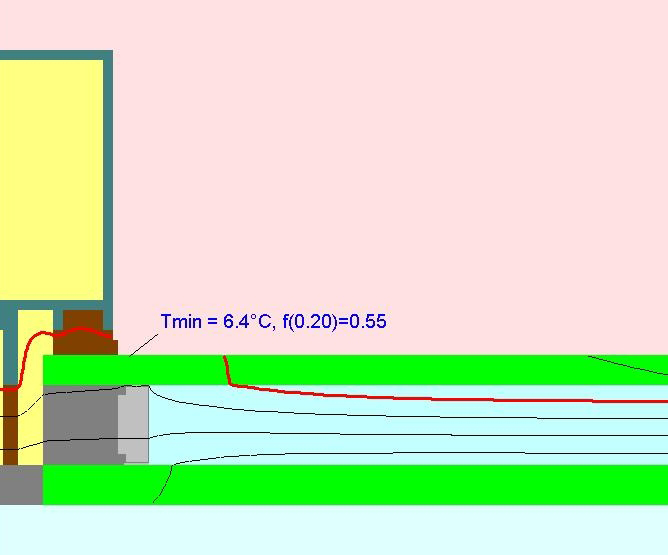

Warm-Edge-Lösung mit CHROMATECH PLUS Abstandhalter werden für VARIO als Standard eingesetzt. Die angegebenen U-Werte werden unter Berücksichtigung einer Gasfüllung ermittelt und die Gasdichtheit lt. EN 1279-2 durch Prüfzeugnis TC-RAP-06-18364 (Langzeitprüfverfahren und Anforderungen bzgl. Feuchtigkeitsaufnahme) bestätigt.

Die Ermittlung des Bemessungswertes U_CW der Fassade sollte nach dem alternativen Verfahren nach EN 13947 Anhang B erfolgen. Ein Formulierungsvorschlag findet sich in Anlage D. Das Gutachten W0505-1 Psi und Chi Werte für VARIO Fassaden können Sie hier einsehen.
