VARIO Fassadensystem mit Ganzglasoptik
Ganzglas-Optik ganz einfach
VARIO ist ein einbaufertiges Isolierglassystem mit dem typischen Erscheinungsbild einer Ganzglasfassade. Einfach an die Tragkonstruktion verschraubt, erfüllen 3 Ausführungsvarianten alle nationalen Sicherheitsanforderungen. Die Ende 2010 erstmals erteilte Europäisch Technische Zulassung [ETA-10/0362] wurde 2016 erweitert und die Europäisch Technische Bewertung [ETA-10/0362] erteilt und steht für mehr als 20 Jahre erfolgreicher internationaler Praxisanwendung.
Anwendung

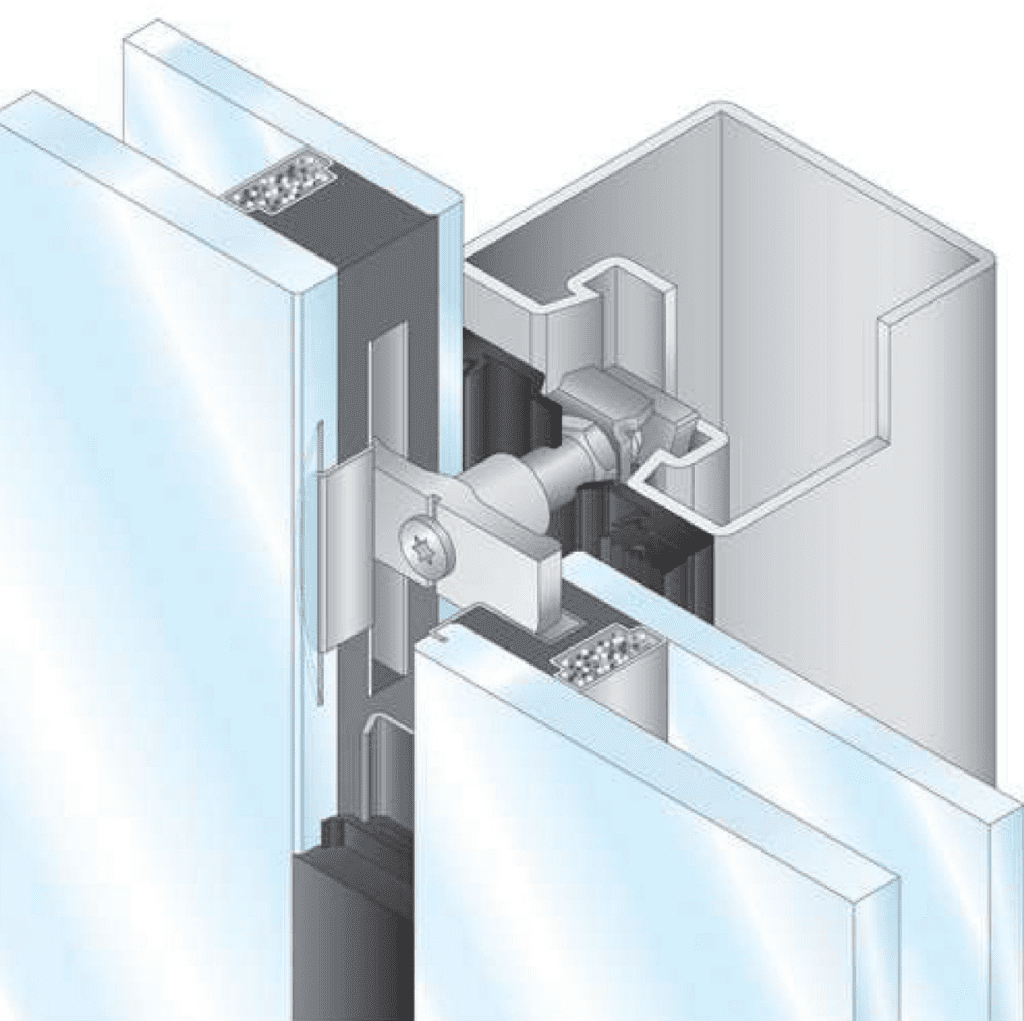

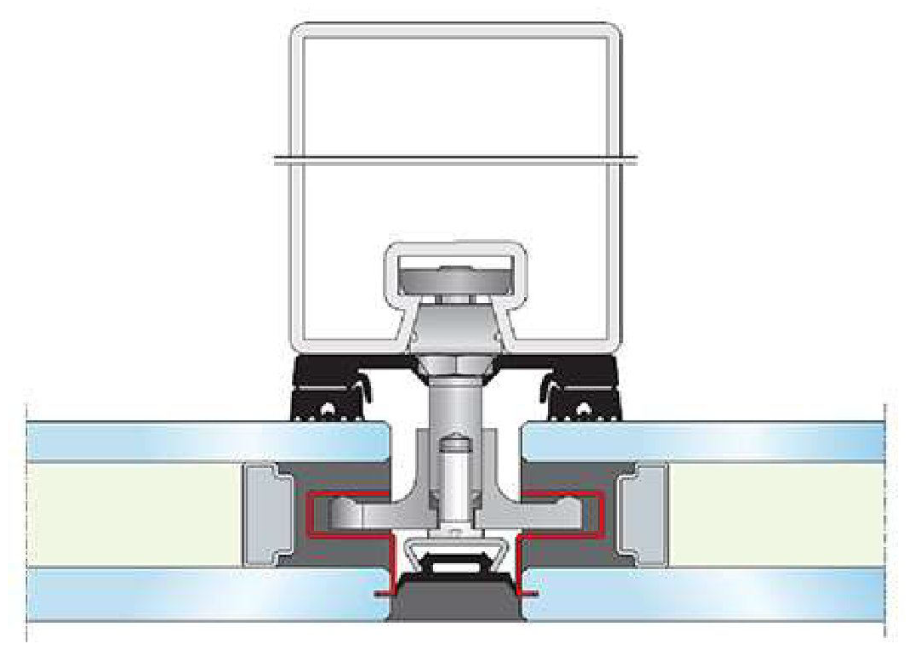

Die VARIO-Elemente werden über glasintegrierte Verankerungen mittels Eindrehhalter mechanisch an der Fassadenkonstruktion befestigt. Das Glas wird somit an die innere Dichtebene angepresst. Die äußere Dichtung wird – wie bei SSG Verglasungen auch – durch eine Wetterfuge dauerhaft und flächenbündig versiegelt. Sichtbare Glashalter oder Deckschalen können ersatzlos entfallen.

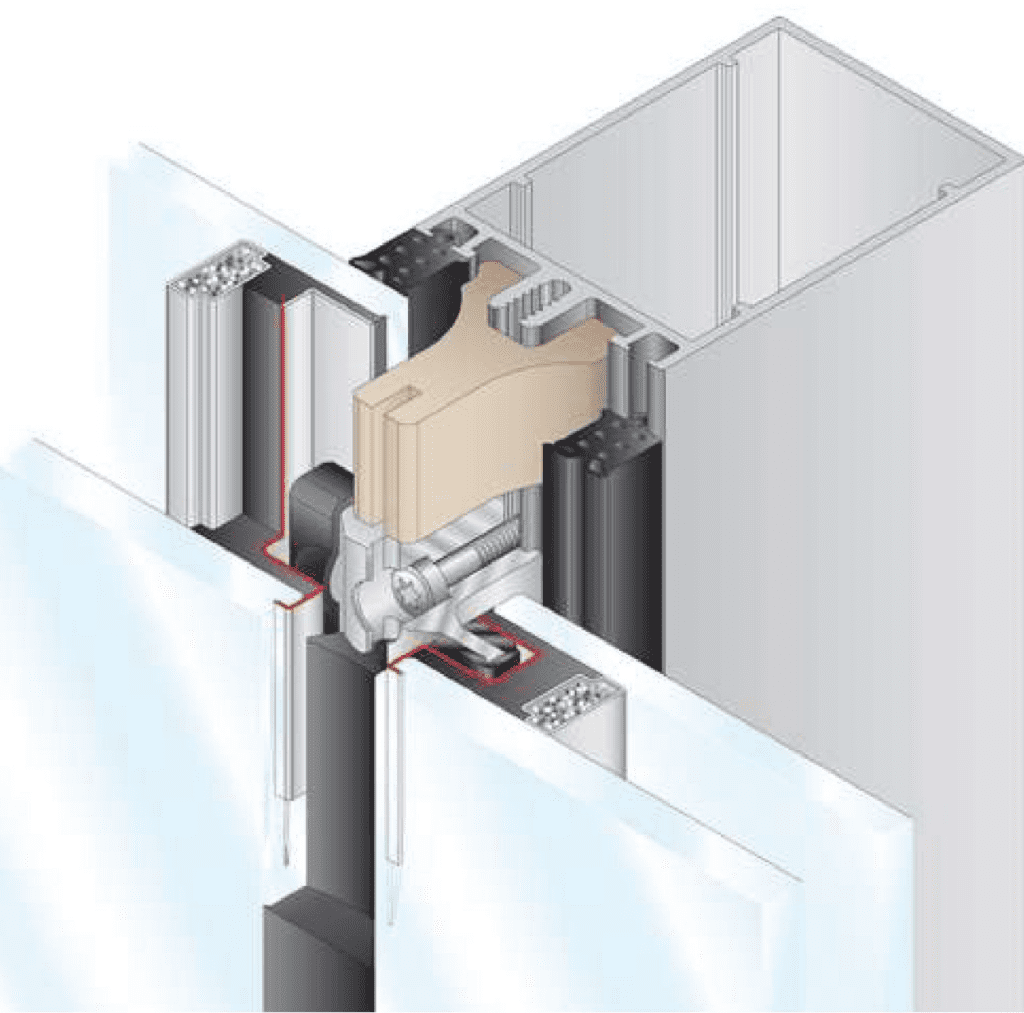

VARIO S-FOR und VARIO DZ erfüllen die Anforderungen der ETAG 002 an eine Sicherung der Außenscheibe durch integrierte Nothalter in der Glaskante. Die perfekte Ganzglasoptik bleibt gewahrt.
Das VARIO Isolierglassystem ist grundsätzlich für jede Pfosten-Riegel-Tragkonstruktion mit CE Kennzeichnung geeignet, und stellt damit eine wirtschaftliche Lösung für
- Fassaden
- Portale oder Foyers
- Aufzugumwehrungen und
- Glasdächer dar.
Die konsequent flächenbündige Ausführung verhindert die Entstehung störender Schmutzrückstände durch abtropfendes Regenwasser und vereinfacht die Reinigung der Fassade erheblich.
Außenscheibe | mind. 8 mm ESG-H, Kanten fein oder VSG aus 2 x ESG-H aus mind. 8 | 0,76 PvB | 6 mm, Kanten fein |
SZR | mind. 16 mm mit Silikonrandverbund inkl. VARIO Einschübe, Abstandhalter-Rückenüberdeckung > 16 mm |
Innenscheibe | mind. 6 mm ESG oder mind. 8 mm VSG aus 2 x Float [4 | 0,76 PvB | 4 mm], Kanten fein |
Technische Werte
| Type | LT | g-Wert | Ug-Wert |
|---|---|---|---|
| CLIMAPLUS 2-fach Isolierglas 80% 63% | 80% | 63% | 1,1 W/m2.K |
| CLIMATOP 3-fach Isolierglas 72% 53% | 72% | 53% | 0,6 W/m2.K |
Anwendungstechnische Hinweise
VARIO ist ein einbaufertiges Isolierglassystem, das die Innenscheibe mit der Außenscheibe mit der Sorgfalt einer klassischen SSG Verklebung verbindet. Zusätzlich sind glasintegrierte Haltevorrichtungen bzw. Notanker vorhanden, über die das Bauelement einfach Tragkonstruktionen mit CE-Kennzeichnung befestigt werden muss. Bautechnisch unterliegen solche Konstruktionen besonderen behördlichen Anforderungen. Gesetzliche Regelungen für SSG Anwendung in Österreich
Absturzsicherung
Durch die Ausführung der Innenscheibe mit VSG STADIP kann eine Absturzsicherung entsprechend der Anforderungen A, C1 – C3 It. ÖNORM 3716-3 erreicht werden. Da die Art und Anzahl der Eindrehhalter einen wesentlichen Bestandteil der Widerstandsfähigkeit gegenüber solchen Belastungen darstellt, sind diese nur durch Bauteilprüfungen nachzuweisen.
Für die Systems VF 50 RR SG [TRIGON SG] und Jansen VISS SG sind solche Nachweise mit VARIO Bestandteil der Systemzulassungen.
VARIO kann mit allen Sonnenschutzgläsern oder Verbundsicherheitsgas Produktprogramm hergestellt werden.
| CLIMAPLUS 2-fach Isolierglas mit mechanischer Sicherung | VARIO SFOR und DZ | |
| Außenscheibe | mind. 8 mm ESG-H, Kanten fein oder VSG aus 2 x ESG-H aus mind. 8 | 0,76 PvB | 6 mm, Kanten fein |
| SZR | mind. 16 mm mit Silikonrandverbund inkl. VARIO Einschübe, Abstandhalter-Rückenüberdeckung > 16 mm |
| Innenscheibe | mind. 6 mm ESG oder mind. 8 mm VSG aus 2 x Float [4 | 0,76 PvB | 4 mm], Kanten fein |
